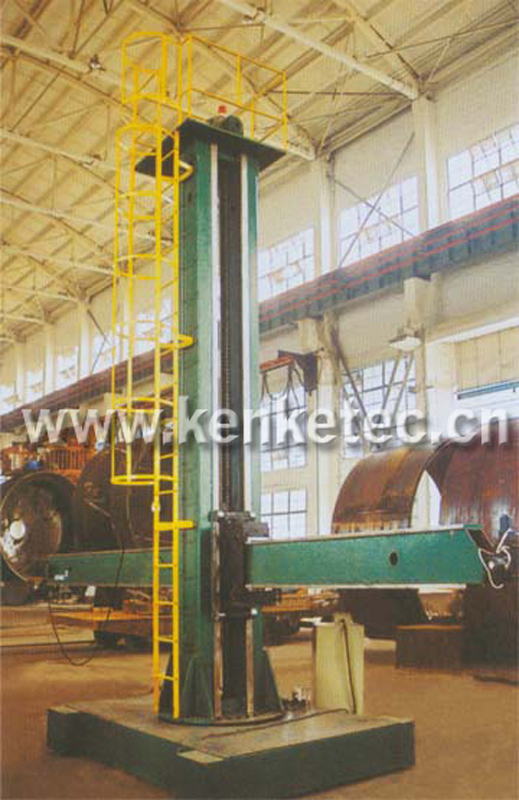

雙立柱操作機

*  SLH型雙立柱自動焊接操作機是我公司在吸取國外先進設備的優點，自行開發的新產品，先后為國內外多家用戶單位制作及進口設備改造多套，目前為國內獨家生產制作單位。

 *  SLH型雙立柱自動焊接操作機可與焊接滾輪架以及自動焊機相配套，廣泛地應用于鍋爐，壓力容器，石油，化工，機械等制造行業中鍋筒汽包及其它圓筒形構件的內外縱縫和內外環縫的自動焊接。該焊接系統具有結構先進，功能齊全，操作方便，對提高焊接質量起了可靠的保證作用。

 *  SLH型雙立柱自動焊接操作機與傳統LH型單立柱自動焊接操作機結構上有較大不同，其主要特點是：

 1．采用雙立柱結構形式，橫臂在二立柱中間運行，與傳統單立柱結構形式相比，提高了結構的穩定性。

2．橫臂的伸縮采用磨擦傳動，與傳統的齒輪齒條傳動相比，不但傳動平穩，更為重要的是大大提高了設備的安全性能。

3．由于結構上區別，橫臂與導向座支承面寬達到240mm，較傳統單立柱(50mm)相比，大大提高了接觸面積，從而大大降低了橫臂下垂度。

4．由于采用雙立柱結構形式，在焊接工件時，機頭位置始終在設備的中心線上，而單立柱則有大約500mm的偏移量，從而使?jié)L輪架的擺放更為方便。

5．橫臂的升降采用滑輪機構，同樣的提升重量，更為省力。無需平衡重錘。

6．立柱的回轉支構安裝于臺車內，導向機構結構更為緊湊，橫臂與導軌面的距離最低可達1050mm(單立柱結構大約為1600mm)，在焊接筒體內縫時，無需墊高滾輪架，使用更為方便。

7．立柱及橫臂均采用矩形管型材以及板材焊接而成，具有良好的剛性。

8．立柱以及橫臂導軌均采用45鋼，采用大型平面導軌磨床精加工。導向軸材質采用40Cr材質，具有非常好的剛性，從而大大提高了設備的使用壽命。
